Wiesz ile masz gazu. Co do litra, na żywo.
Dostarczamy moduł telemetryczny i platformę, które pokazują trzy konkretne odczyty: poziom napełnienia, przepływ i zużycie. Z butli, wiązek, zbiorników i dedykowanych instalacji — w jednym miejscu.
Z jednego pomiaru — trzy odpowiedzi.
Mierzymy ciśnienie w butli za pomocą przetworników ciśnieniowo-prądowych i wyliczamy: ile gazu zostało, jak szybko go ubywa i ile zużyto w danym okresie.
Poziom napełnienia
Ile faktycznie zostało w butli, wiązce czy zbiorniku. Odczyt w procentach lub jednostkach masy — bez ręcznych kontroli i bez niespodzianek pod koniec zmiany.
Przepływ
Chwilowe natężenie poboru gazu w czasie rzeczywistym. Widzisz, kiedy instalacja pracuje, a kiedy stoi — i czy przepływ mieści się w założonych progach.
Zużycie
Ile gazu realnie wykorzystujesz — między tankowaniami zbiorników i wymianami butli. Zliczamy dane o tankowaniach dziennie oraz miesięcznie.
Cztery rodzaje obiektów. Jedna platforma.
Telemetria dotyczy przede wszystkim gazu w jego typowych formach magazynowania i dystrybucji — ale moduł obsłuży każdy obiekt z sygnałem pomiarowym.
Butle
Pojedyncze butle z gazem technicznym, spożywczym czy medycznym — z odczytem stanu na żywo.
Wiązki
Wiązki i pakiety butli traktowane jako jeden obiekt — łączny zapas i pobór w czasie rzeczywistym.
Zbiorniki
Zbiorniki stacjonarne LPG i gazów technicznych — poziom i zużycie bez fizycznych obchodów.
Dedykowane instalacje
Niestandardowe układy procesowe i instalacje pod konkretny obiekt — telemetria szyta na miarę.
Od czujnika, przez moduł, do Twojego ekranu.
Czujnik
Bazowo dane pobieramy pętlą prądową 4–20 mA — standardem, który dogada się z niemal każdym czujnikiem i przetwornikiem. Dane możemy też pozyskiwać transmisją Modbus RTU.
4–20 mAModbus RTUF = A·I + BModuł K8
Moduł kalibruje, skaluje i wysyła dane dalej — z ośmiu kanałów jednocześnie. Izolowana magistrala RS-485 wpina go w istniejącą automatykę.
8 kanałówSCADA / PLCChmura i aplikacja
Dane trafiają do chmury i aplikacji — to rekomendowany tryb pracy. Podgląd lokalny po WiFi jest możliwy, ale traktujemy go jako rozwiązanie awaryjne.
Chmura + aplikacjaPodgląd lokalny (opcja)Pętla prądowa to punkt wyjścia, nie ograniczenie. Moduł K8 jest rozwijalny — od prostego pomiaru analogowego po pełną integrację z magistralą przemysłową i systemami nadrzędnymi.

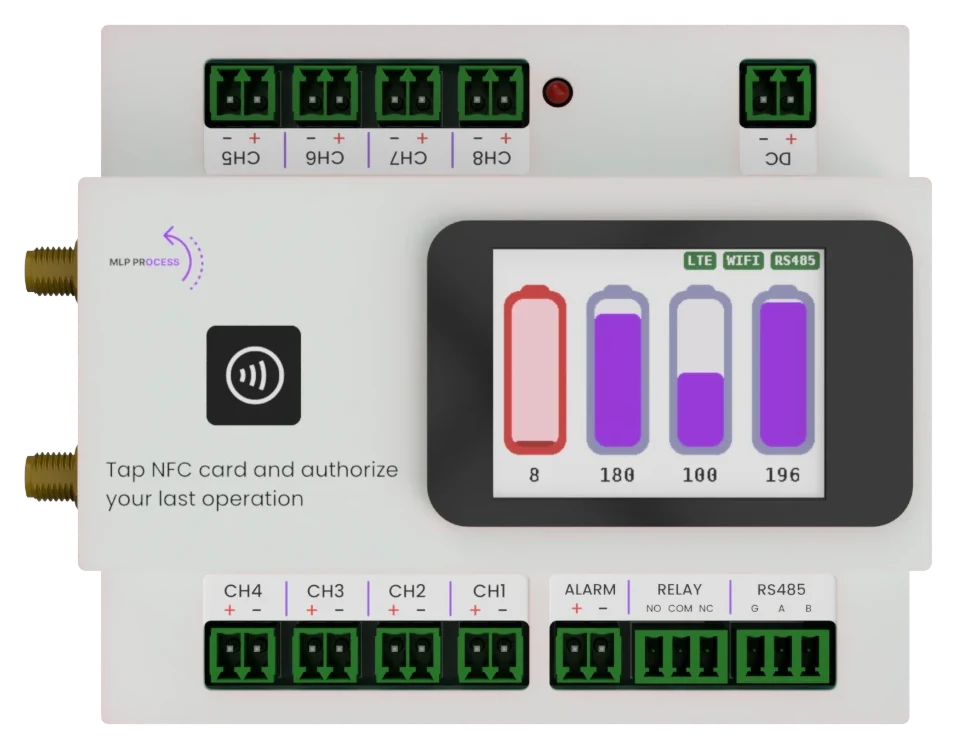

Moduł telemetryczny K8.
Hardware projektujemy sami. Jeden moduł, osiem kanałów pomiarowych i komplet interfejsów — od lokalnego alarmu po chmurę.
Moduł telemetryczny K8
Ośmiokanałowy moduł do monitoringu i akwizycji danych procesowych w instalacjach przemysłowych. Łączność LTE i WiFi, izolowany Modbus, czytnik NFC do autoryzacji operacji na obiekcie.
- 8 kanałów pomiarowych 4–20 mA
- WiFi (AP/STA)
- LTE Cat 1 + mesh
- Modbus RTU (RS-485), izolowany galwanicznie
- Przekaźnik bistabilny
- Wyjście alarmowe DC 24 V
- Czytnik NFC
- Ochrona ESD 1,5 kW
- Zasilanie DC 24 V
- Ekran 2″ dotykowy — opcja

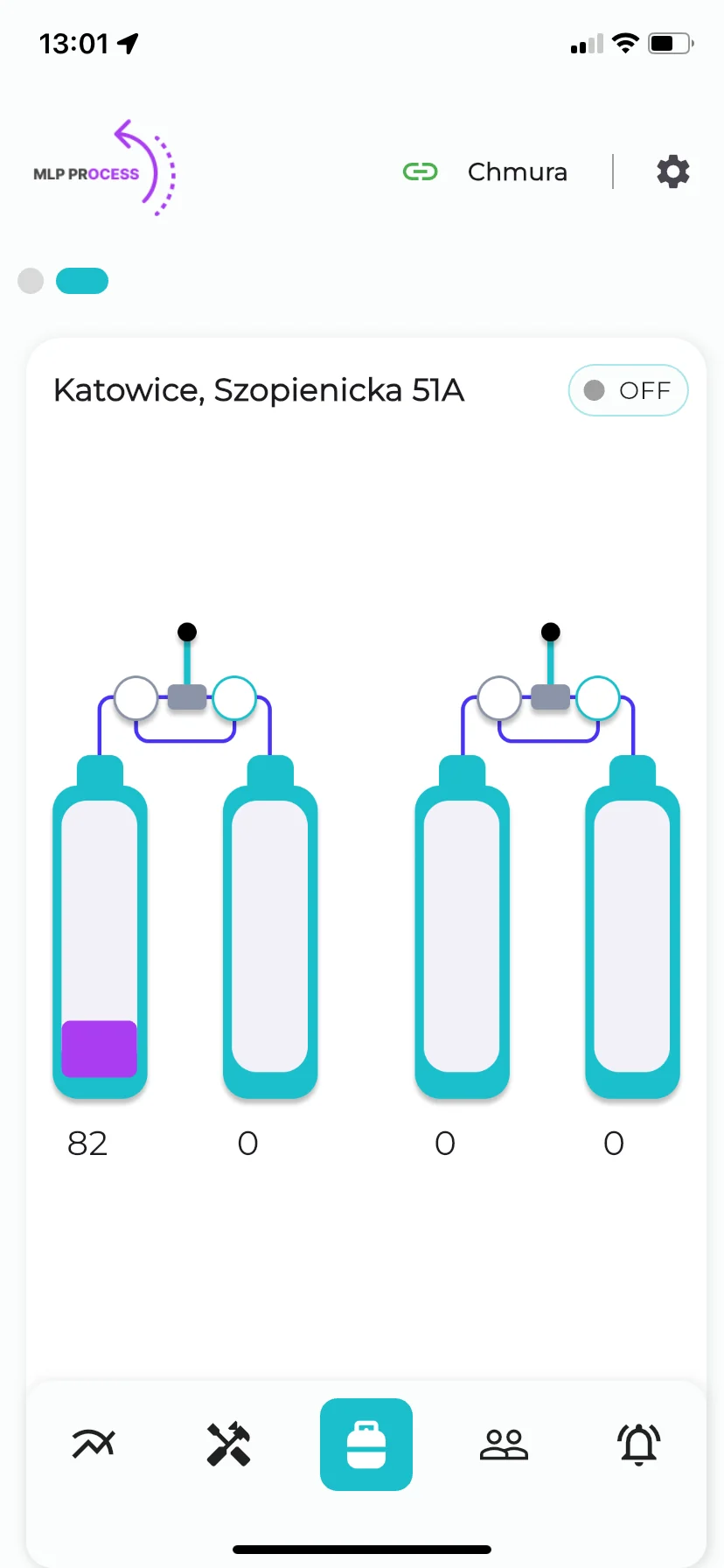

Konfigurujesz. Monitorujesz w chmurze.
Bezpłatna aplikacja to narzędzie konfiguracji i serwisu. Chmura dokłada historię, wizualizację i pracę zespołową.
Wizualizacja na żywo
Poziom napełnienia i przepływ aktualizowane w czasie rzeczywistym.
Historia zużycia
Pełna ewidencja dobowa i godzinowa zebranych danych.
Zespół i dostępy
Baza użytkowników i dzielenie się dostępem do urządzeń.
Ewidencja NFC
Kontrole oparte o odczyt kart NFC pracowników i serwisantów — prosto z czytnika w module.
Alerty PUSH / SMS
Powiadomienia in-app, push i SMS w oparciu o zdefiniowane reguły.
Wiele urządzeń
Śledzenie wielu modułów w obrębie jednego konta.
Jedno urządzenie to początek. Łącz je w sieć.
Moduły nie pracują w izolacji — WiFi (sieć wewnętrzna) i LTE (chmura) są zawsze dostępne, a Modbus pracuje w jednym z dwóch trybów: jako master albo jako slave.
WiFi — sieć wewnętrzna
Dostępna zawsze. Moduły komunikują się ze sobą po WiFi (mesh), wymieniając dane lokalnie — bez dodatkowego okablowania.
LTE — wyjście do chmury
Dostępne zawsze. Dane zbierają się lokalnie w sieci, a do chmury wysyła je jeden moduł — bramka — przez LTE. To jedyna droga danych na zewnątrz, niezależna od lokalnej infrastruktury.
Modbus — master albo slave
Magistrala Modbus RTU (RS-485, izolowana galwanicznie) pracuje w jednym z dwóch trybów. Jako master moduł sam odpytuje inne urządzenia — np. czyta przepływomierz. Jako slave oddaje własne dane systemowi nadrzędnemu, który je odczytuje — SCADA czy PLC.

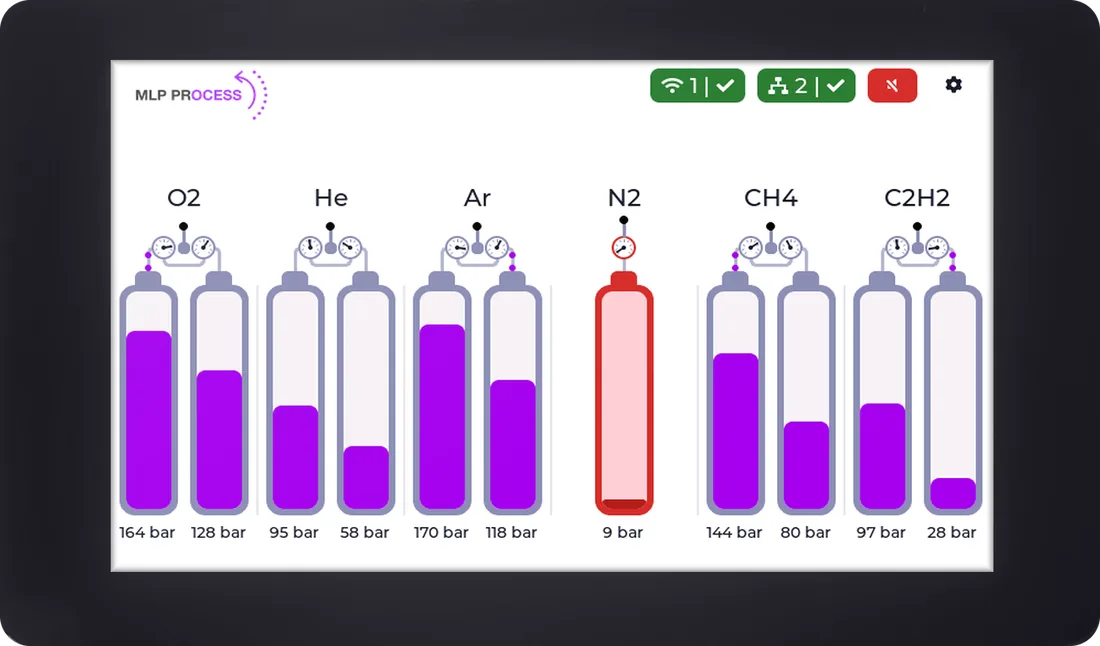

Ekran lokalny.
Wewnętrzny ekran dotykowy do zamontowania w obiekcie, pokazujący stan instalacji — bez telefonu i bez internetu. Z modułami łączy się radiowo albo przewodowo.
Radiowo
Ekran łączy się z modułami bezprzewodowo, przez lokalną sieć WiFi — bez prowadzenia nowych kabli.
Przewodowo
Tam, gdzie radio nie sięga albo nie jest pożądane — stabilne połączenie kablowe, odporne na zakłócenia.
Wiele przetworników na jednym ekranie
Jeden ekran zbiera odczyty z wielu przetworników i modułów naraz. Każda butla, wiązka czy zbiornik ma swój wskaźnik i aktualne ciśnienie.
Lokalny alarm gratis. Chmura w abonamencie.
- Kalibracja kanałów 4–20 mA
- Mapowanie sygnału i współczynniki F = A·I + B
- Diagnostyka i procesy serwisowe (NFC)
- Konfiguracja interfejsów i funkcji lokalnych
- Podgląd lokalny na ekranach 4″/7″ po WiFi
- Historia zużycia oraz wizualizacja na żywo
- Ewidencja dobowa i godzinowa danych
- Zespół, dostępy i wiele urządzeń
- Powiadomienia PUSH / SMS / in-app
- Ewidencja kontroli na kartach NFC
Dane możesz też podejrzeć lokalnie — na ekranie 4″ lub 7″ po WiFi, bez chmury. To jednak tryb awaryjny: pełną historię, alerty i wizualizację daje dopiero chmura.
Telemetria gotowa do pracy — razem z instalacją.
Same urządzenia to połowa sukcesu. Projekt i montaż instalacji gazowej realizuje nasz partner — Air2Gas, firma wyspecjalizowana w instalacjach gazów technicznych i specjalnych.
Sprawdźmy to na Twoim obiekcie.
Pokażemy moduł K8 w akcji i policzymy, ile butli, wiązek czy zbiorników obejmie jedna instalacja. Pierwszy miesiąc chmury masz gratis.
